REFERENZPROJEKT · GEBÄUDEKLIMATISIERUNG

Kälte für neue Erkenntnisse

Für ein Forschungsgebäude entstand eine CO2-Lösung zur Gebäudeklimatisierung. Zwei Chiller stellen gemeinsam 730 kW Kälteleistung bereit. Das Anlagenkonzept verbindet hohe Leistung mit stufenloser Regelung und integrierter Wärmerückgewinnung.

Ähnliches Projekt besprechen

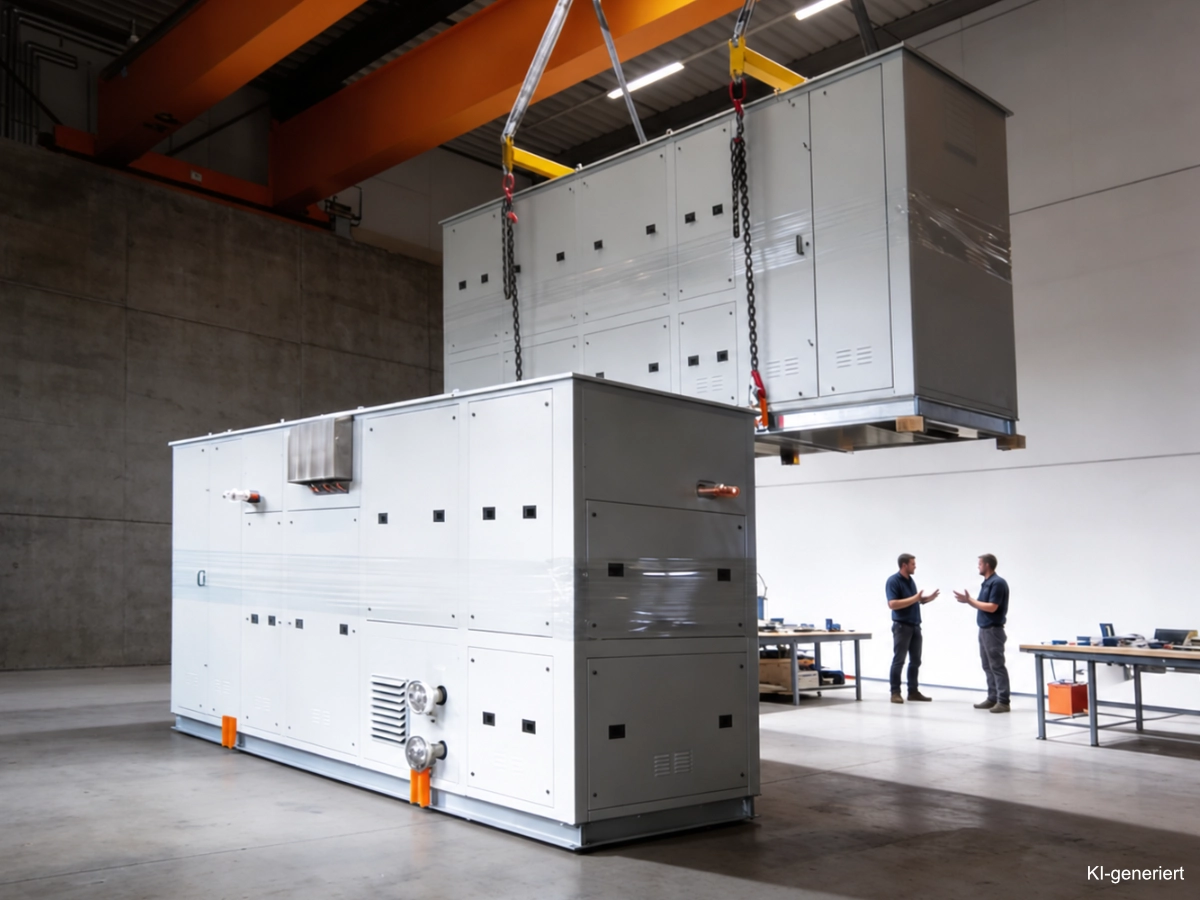

Zwei verkleidete CO₂-Chiller für die Außenaufstellung beim Transport in der Fertigungshalle
Ähnliches Projekt besprechen

ANWENDUNG

Gebäudeklimatisierung

ANLAGENKONZEPT

2 CO2-Chiller

KÄLTELEISTUNG

730 kW

KÄLTEMITTEL

R744 / CO2

WASSERBETRIEB

18/8 °C

AUSGANGSLAGE UND HERAUSFORDERUNG

Große Räume. Große Kälteaufgabe.

Für die Gebäudeklimatisierung im Forschungsumfeld waren insgesamt 730 kW Kälteleistung erforderlich. Das Kaltwassersystem ist auf 18 °C im Eintritt und 8 °C im Austritt ausgelegt. Neben der Gesamtleistung war eine stufenlose Regelung der Kälteleistung vorgesehen. Gleichzeitig sollte die Technik außerhalb des Gebäudes aufgestellt werden. Damit kamen hohe Kälteleistung, Regelbarkeit und Außenaufstellung in einer Aufgabe zusammen.

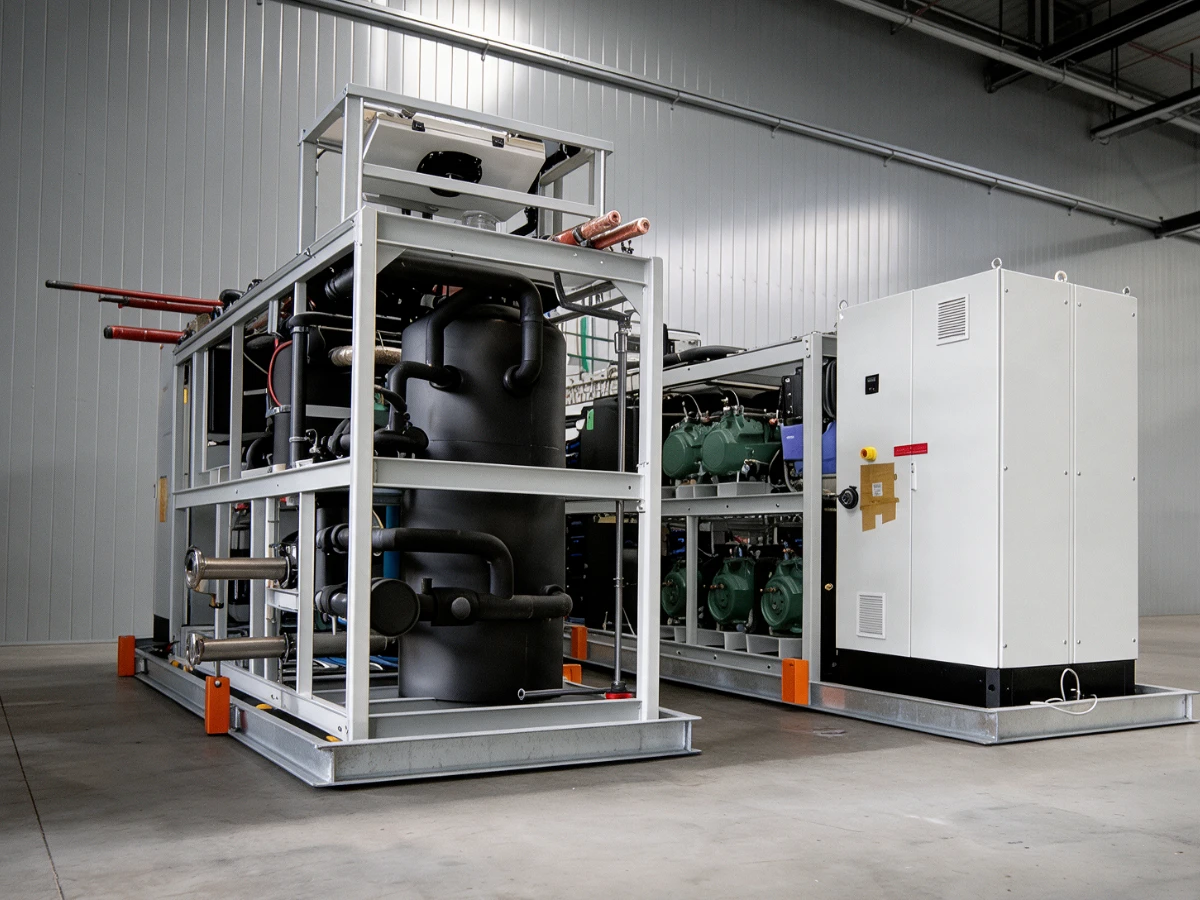

Zwei CO₂-Chiller mit insgesamt 730 kW für die Gebäudeklimatisierung eines Forschungsgebäudes

REALISIERTE LÖSUNG

Zwei Chiller. Stufenlos geregelt.

Zwei CO₂-Chiller übernehmen gemeinsam die Kälteversorgung. Jede Einheit stellt 365 kW bereit. Zusammen stehen 730 kW zur Verfügung.
Ein Parallelverdichter-Verbund verteilt die Leistung innerhalb der Chiller. Frequenzumrichter ermöglichen eine stufenlose Regelung. Beide Einheiten sind für die Außenaufstellung im Gehäuse ausgeführt. Schaltschrank und Verdrahtung sind bereits integriert.

DIGITALE ANLAGENPLANUNG

Planung kann auch einfach sein

Mit unserem *cmartR-tool. Direkt im Browser. Ohne Softwareinstallation.

Konfigurator starten

  • Planen, wann und wo es passt

  • Technik, Ausstattung und Kosten im Blick

  • Fließbild, Zeichnung und Angebotsdaten inklusive

NACHHALTIGKEIT

Was neben Kälte entsteht.

Beide Chiller arbeiten mit dem natürlichen Kältemittel R744. Bei der Kälteerzeugung entsteht zugleich nutzbare Wärme. Deshalb verfügt jeder Chiller über eine Wärmerückgewinnung mit 250 kW bei 20/60 °C. Die gewonnene Wärme steht damit für eine weitere Verwendung im Gebäude zur Verfügung.

ERGEBNISSE UND KUNDENNUTZEN

730 kW, klar verteilt.

Zwei CO₂-Chiller stellen gemeinsam die erforderliche Kälteleistung für die Gebäudeklimatisierung bereit. Jede Einheit übernimmt 365 kW. Das Kaltwassersystem arbeitet mit 18 °C im Eintritt und 8 °C im Austritt. Die stufenlose Regelung passt die Leistung an den jeweiligen Bedarf an.

Mit Außenaufstellung, integrierter Elektrik und Wärmerückgewinnung
sind die wesentlichen Funktionen in zwei eigenständigen Einheiten zusammengeführt.

  • 730 kW aus zwei CO2-Chillern

  • Kaltwasserbetrieb bei 18/8 °C

  • Stufenlose Leistungsregelung

  • Je Chiller 250 kW Wärmerückgewinnung

IHR ANSPRECHPARTNER

Ihr Ansprechpartner für das Projekt

Bei Fragen zu dieser Anlage oder ähnlichen Projekten steht Ihnen unser Team gerne zur Verfügung – von der ersten Planung bis zur Inbetriebnahme.

Dirk Leuteritz

Head of Sales

  vertrieb@compact-kaeltetechnik.de
  +49 351 20797-0

Erzählen Sie uns von Ihrem Vorhaben.

Jedes Projekt beginnt mit einer Anforderung, einer Idee oder mit einem klaren Ziel. Erzählen Sie uns, woran Sie arbeiten. Gemeinsam schauen wir, welche Kältelösung zu Ihrer Anwendung passt.

  • Persönlicher Austausch

  • Gemeinsam zur passenden Lösung

  • Erfahrung aus unterschiedlichsten Anwendungen

Projekt besprechen

Wir verarbeiten Ihre Daten zur Bearbeitung Ihrer Anfrage. Weitere Informationen zur Datenverarbeitung und Ihren Rechten finden Sie in unserer Datenschutzerklärung.

FAQ

Häufige Fragen

Hier finden Sie Antworten auf die häufigsten Fragen rund um diese Anlage und ähnliche Lösungen.

Ein CO₂-Chiller erzeugt Kaltwasser für die Klimatisierung oder Kühlung von Gebäuden und technischen Anwendungen. Als Kältemittel kommt R744, also CO₂, zum Einsatz. Im beschriebenen Projekt stellen zwei Chiller gemeinsam 730 kW Kälteleistung bereit.

Die Temperaturangabe beschreibt den dokumentierten Betriebspunkt des Kaltwassersystems. Das Wasser tritt mit 18 °C in die Chiller ein und verlässt sie mit 8 °C. Dabei wird dem Wasserkreislauf Wärme entzogen.

Die Chiller verfügen über einen Parallelverdichter-Verbund und Frequenzumrichter. Die Frequenzumrichter verändern die Verdichterleistung stufenlos. Dadurch lässt sich die bereitgestellte Kälteleistung an den jeweiligen Bedarf anpassen

Bei der Kälteerzeugung entsteht Wärme. Jeder Chiller verfügt über eine Wärmerückgewinnung mit 250 kW bei 20/60 °C. Die Wärme steht damit für eine weitere Nutzung zur Verfügung. Die konkrete Verwendung im Gebäude ist in der Projektbasis nicht dokumentiert.
