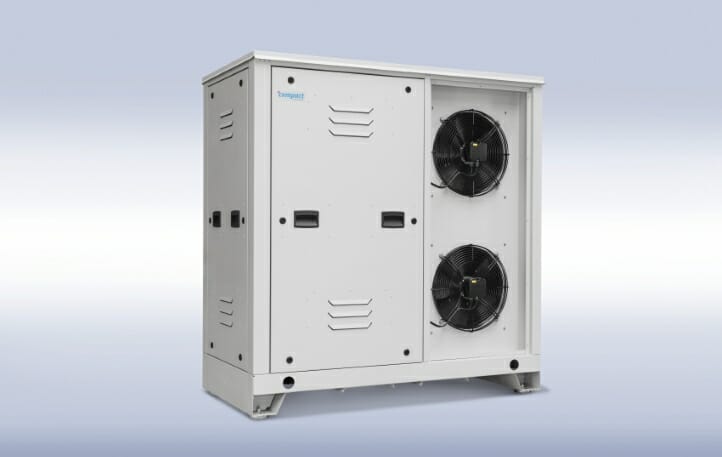

CO2 Gaskühlersatz für Normal- oder Tiefkühlanwendungen von 4 kW bis 26 kW

Anwendung

Kleine Lebensmittelmärkte, Tankstellenshops, Bäckerei, Fleischerei, Lebensmitteleinzelhandel,
und zur Erweiterung bestehender Systeme

Merkmale

*carbo-Box ermöglicht den Einsatz von CO2 in der langjährig bewährten Technik standardisierter Verflüssigungssätze.

*carbo-Box ist die perfekte Lösung für kleine Kühlstellen mit nur einem Temperaturniveau.

*carbo-Box ist zur Aufstellung im Freien vorgesehen. Dadurch gewinnen Sie Platz innerhalb des Gebäudes.

*carbo-Box erfordert keine Rohrleitungsarbeiten in Abschnitten mit 120 bar. Dadurch wird die Installation sehr vereinfacht. Flüssigkeits- und Saugleitung arbeiten auf einer Druckstufe von 52 bar.

*carbo-Box ist mit einem Frequenzumrichter am Verdichter ausgestattet. Die Gaskühlerwärme wird von EC Lüftern geregelt abgefahren. Sub- und transkritische Bedingungen werden damit sicher und effizient gelöst.

*carbo-Box ist ein Plug-and-Play Komplettsystem, einschließlich Steuerung und aller Sicherheitseinrichtungen. Dies ermöglicht einen einfachen und sicheren Einsatz von CO2.

Technische Daten

Leistungsdaten Normalkühlung

Typ 33 48 65 73 92
Kälteleistung @ 50Hz** 6,9 kW 11,1 kW 15,2 kW 17,2 kW 21,7 kW
El. Leistungsaufnahme Anlage @ 50Hz 4,2 kW 5,9 kW 8,0 kW 9,3 kW 11,6 kW
Max. el. Stromaufnahme Verdichter 9,4 A 19,5 A 23,0 A 23,0 A 24,0 A
Leistungsbereich mit FU* 4,1-7,8 kW 6,6-13,9 kW 9,0-16,5 kW 10,2-21,6 kW 12,8-25,3 kW
Anschluss Flüssigkeitsleitung 12 mm 12 mm 12 mm 16 mm 16 mm
Anschluss Saugleitung 16 mm 16 mm 16 mm 16 mm 16 mm
Sammlervolumen 32 l 32 l 32 l 49 l 49 l
Länge 1400 mm 1400 mm 1400 mm 1900 mm 1900 mm
Breite 790 mm 790 mm 790 mm 900 mm 900 mm
Höhe 1526 mm 1526 mm 1526 mm 1860 mm 1860 mm
Gewicht 590 kg 590 kg 590 kg 800 kg 800 kg
Schalldruckpegel in 10m 43 dB(A) 45 dB(A) 45 dB(A) 42 dB(A) 45 dB(A)
Bereich Verdampfungstemperatur -15 bis 0°C

* Bei min/max. Verdichterfrequenz, 32°C Außentemperatur, to=-5°C, Verdampferüberhitzung=6K, Sauggasüberhitzung=10K, MD=37,5 bar, GKA=35°C

** Bei 50 Hz Verdichterfrequenz, 32°C Außentemperatur, to=-5°C, Verdampferüberhitzung=6K, Sauggasüberhitzung=8K

Leistungsdaten Tiefkühlung

Typ 46 60 77 89 117
Kälteleistung @ 50Hz** 9,0 kW 11,6 kW 14,1 kW 17,1 kW 21,8 kW
El. Leistungsaufnahme Anlage @ 50Hz 6,9 kW 9,2 kW 11,4 kW 13,1 kW 16,7 kW
Max. el. Stromaufnahme Verdichter 14,5 A 19,5 A 23,0 A 38,0 A 45,0 A
Leistungsbereich mit FU* 6,3-11,1 kW 8,1-14,3 kW 9,9-17,3 kW 12,0-21,0 kW 15,3-26,8 kW
Anschluss Flüssigkeitsleitung 12 mm 12 mm 12 mm 16 mm 16 mm
Anschluss Saugleitung 16 mm 16 mm 16 mm 16 mm 16 mm
Sammlervolumen 32 l 32 l 49 l 49 l 49 l
Länge 1400 mm 1400 mm 1900 mm 1900 mm 1900 mm
Breite 790 mm 790 mm 900 mm 900 mm 900 mm
Höhe 1526 mm 1526 mm 1860 mm 1860 mm 1860 mm
Gewicht 590 kg 590 kg 800 kg 800 kg 800 kg
Schalldruckpegel in 10m 42 dB(A) 45 dB(A) 42 dB(A) 45 dB(A) 45 dB(A)
Bereich Verdampfungstemperatur -38 bis -28°C

* Bei min/max. Verdichterfrequenz, 32°C Außentemperatur, to=-30°C, Verdampferüberhitzung=6K, Sauggasüberhitzung=10K, MD=37,5 bar, GKA=35°C

** Bei 50 Hz Verdichterfrequenz, 32°C Außentemperatur, to=-30°C, Verdampferüberhitzung=6K, Sauggasüberhitzung=8K

Wie gewohnt erstellt compact Kältetechnik Ihnen ein spezielles Angebot, zugeschnitten auf Ihre individuellen Leistungen, Temperaturen oder Aufstellbedingungen. Sprechen Sie uns an.
