Anwendung
Krankenhäuser, Hotels, Altenheime, Freizeit- und Spaßbäder, Schulen, Altbausanierungen, Fleischverarbeitende Industrie, Fertigungsprozesse mit großer Heizungsunterstützung, Trocknungsprozesse, Kaltwassererzeugung, …
Merkmale
Die *carboHeat Reihe wird bei einem hohen Bedarf an warmen Wasser (z. B. mind. 50°C) oder geringen Bedarf an sehr heißem Wasser (bis zu 80°C) eingesetzt.
*carboHeat erfüllt durch den Einsatz des umweltfreundlichen Kältemittels CO2 mit einem GWP Wert von 1 können alle Kühlaufgaben sicher, effizient und zukunftssicher.

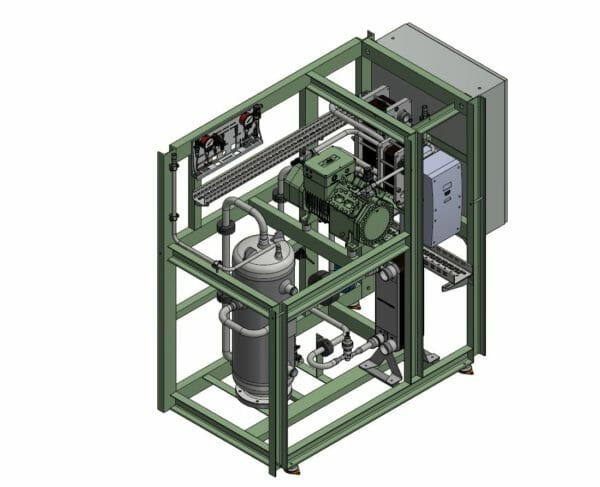

*carboHeat ist als einstufiger Kältekreis ausgestattet – mit Hubkolbenverdichter, Gaskühler, Hochdruckventil, Verdampfer, in eigensicherer Ausführung mit 120 bar auf der Hochdruckseite und 80 bar auf der Saugseite.
*carboHeat erhalten Sie als Plug-and-Play Lösung inkl. Schaltschrank und komplett verdrahtet und vorprogrammiert.
Effizienzsteigerung bei gleichzeitiger Nutzung und Erzeugung von Kaltwasser. (Keine exakte Chillerregelung bedingt durch den einfachen Regelkreis ohne Flashgasbypass möglich)
Technische Daten
Kältemittel: R744 I Warmwasser: 20/70°C I Kaltsole: 12/8°C I 50 Hz
| *carbo-Heat | 01 | 04 | 07 | 09 | 12 | 18 | 30 |
| Heizleistung [kW] | 7 | 21 | 33 | 47 | 61 | 92 | 158 |
| Warmwasser [kg/h] | 175 | 350 | 570 | 800 | 1100 | 1600 | 2700 |
| Kühlleistung [kW] | 5 | 15 | 24 | 35 | 49 | 75 | 185 |
| Kaltsole [kg/h] | 1200 | 3800 | 6200 | 8700 | 11500 | 17500 | 30000 |
| Inhalt Akkumulator [dm³] | 40 | 40 | 40 | 60 | 60 | 80 | 160 |
| Max. Betriebsstrom [A] | 4,4 | 15,3 | 21,9 | 30,2 | 39,2 | 58,7 | 98,0 |
| Länge [mm] | 1400 | 1400 | 1400 | 1950 | 1950 | 1950 | 2100 |
| Breite [mm] | 800 | 800 | 800 | 950 | 950 | 950 | 1100 |
| Höhe [mm] | 1500 | 1800 | 1800 | 1800 | 1800 | 1800 | 2050 |
| Leergewicht [kg] | 600 | 700 | 700 | 800 | 900 | 1000 | 1300 |
COP(Heiz) = ca. 4,2 (bei Auslegungsbedingungen)
Steuerung
Speziell auf CO2 angepasste Wärmepumpensteuerung mit dem Hochdruck als primäre Regelgröße zur konstanten Warmwasserversorgung
Warmwasser Pumpensteuerung mittels 0-10V Signal
Datenschnittstelle: Modbus RTU
Zubehör
Frequenzumrichter
Wetter-/Schallschutzgehäuse
Pumpenstationen
Speicher
